Бороны зубовые

Цена: Цена не указана

Зубовая борона – предназначена для выравнивания и разрыхления верхнего слоя почвы, уменьшения испарения влаги пахотным слоем, уничтожения сорняков в начальной фазе развития, разбивания комков почвы, а также подходит для работы с пожнивными остатками, подготовки почвы перед посевом на полях с различным типом почвы и заделки минеральных удобрений, высеянных разбросанным способом.

Зубовая борона – предназначена для выравнивания и разрыхления верхнего слоя почвы, уменьшения испарения влаги пахотным слоем, уничтожения сорняков в начальной фазе развития, разбивания комков почвы, а также подходит для работы с пожнивными остатками, подготовки почвы перед посевом на полях с различным типом почвы и заделки минеральных удобрений, высеянных разбросанным способом.

Борона может работать на полях с засоренностью мелкими камнями размером не более 5 см.

Благодаря своей конструкции, борона копирует разнообразный рельеф почвы. Кроме того зуб бороны имеет возможность отклоняться назад, что позволяет уменьшить забивание секций растительными остатками.

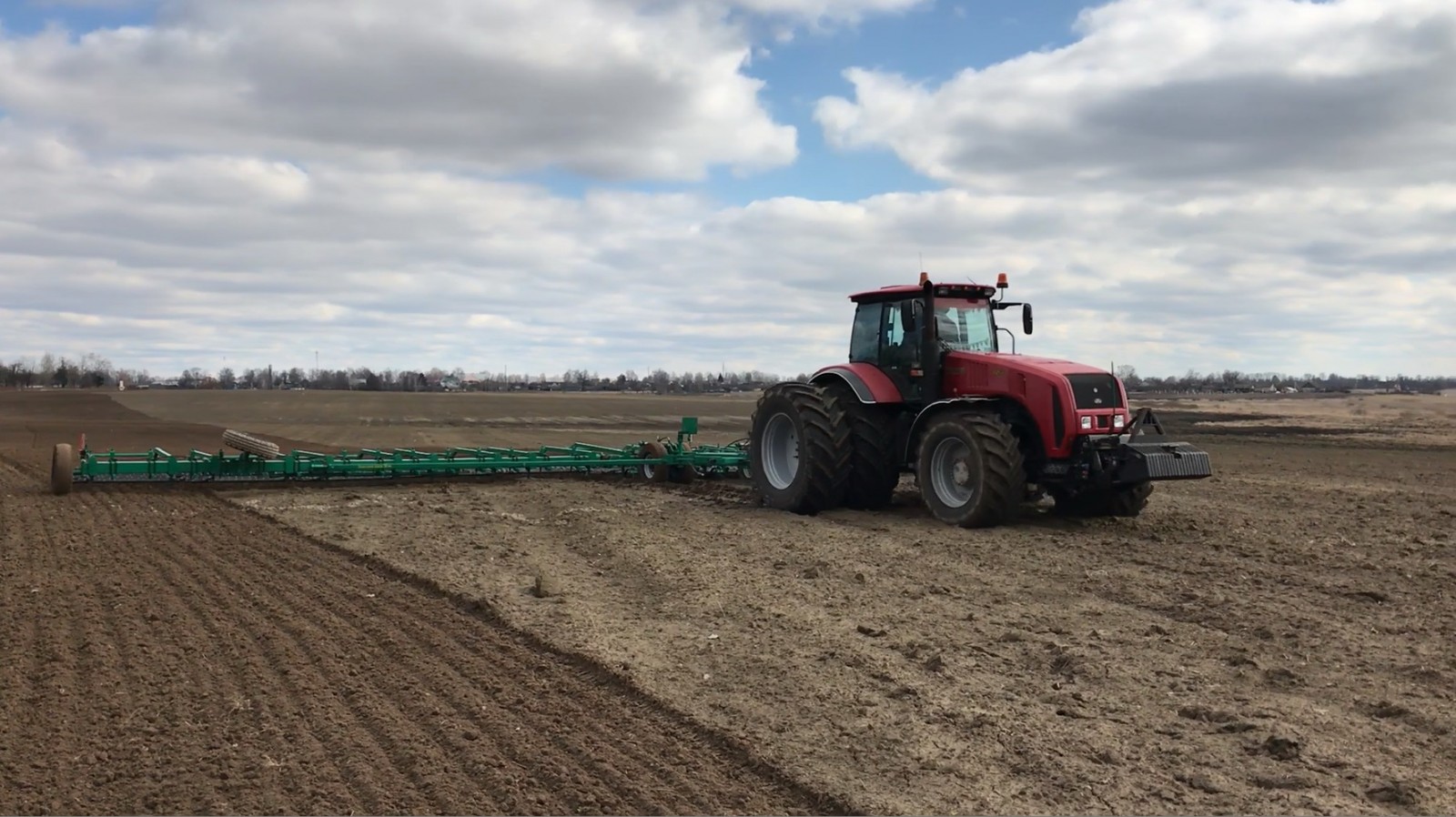

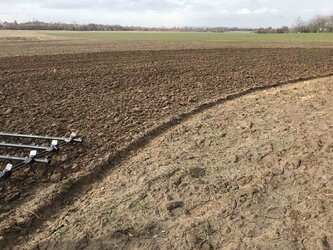

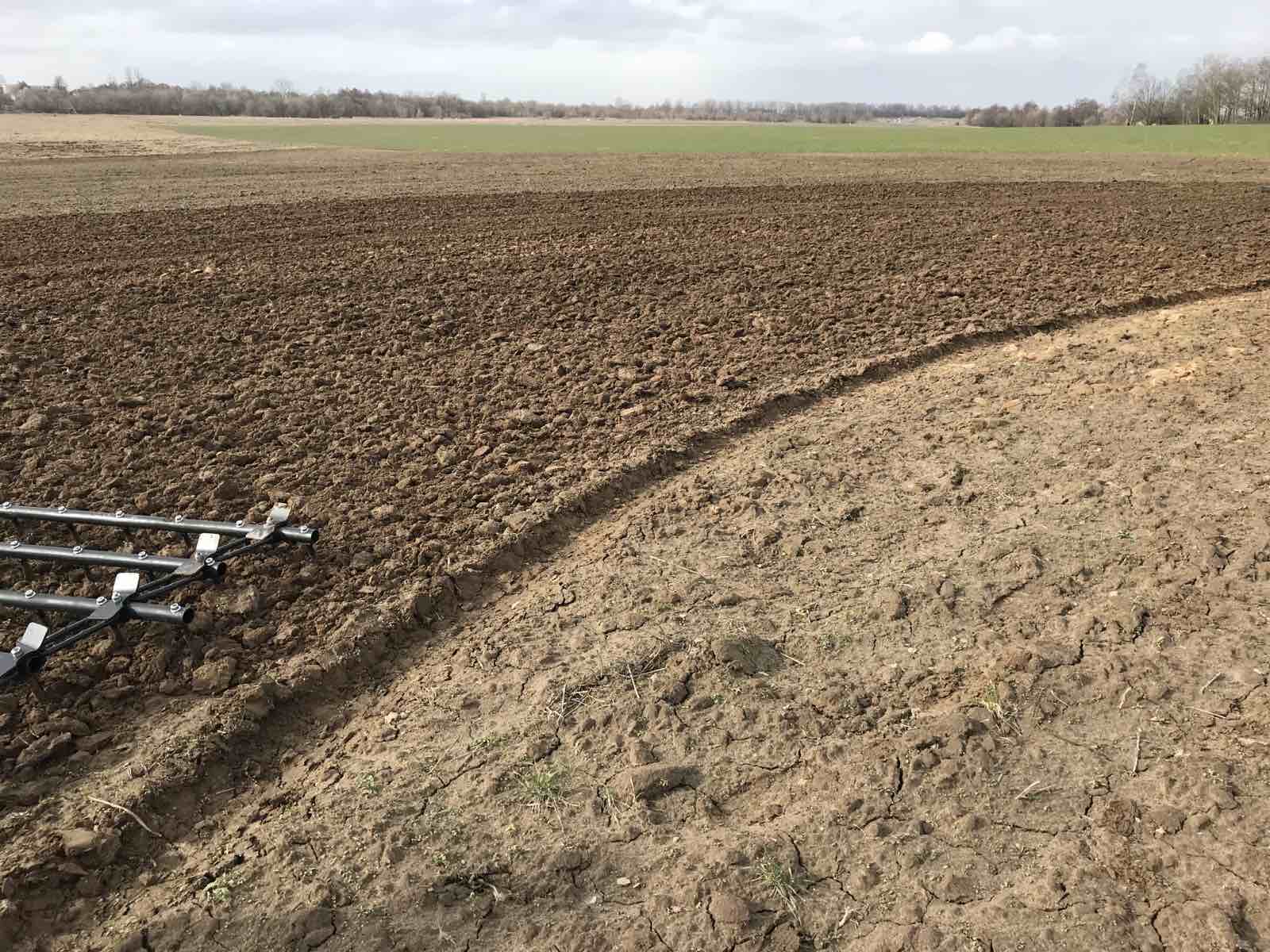

За один проход по полю, борона обеспечивает полную подготовку почвы к посеву, совмещая культивацию, рыхление и выравнивание.

Выглубление рабочих органов  из почвы при поворотах,  перевод в транспортное и рабочие положение осуществляется при помощи гидросистемы трактора.

Междуследье при прохождении двух секций (передней и задней) составляет 12 мм. Т.е. при ширине зуба 16 мм на поле не остается необработанной поверхности почвы.

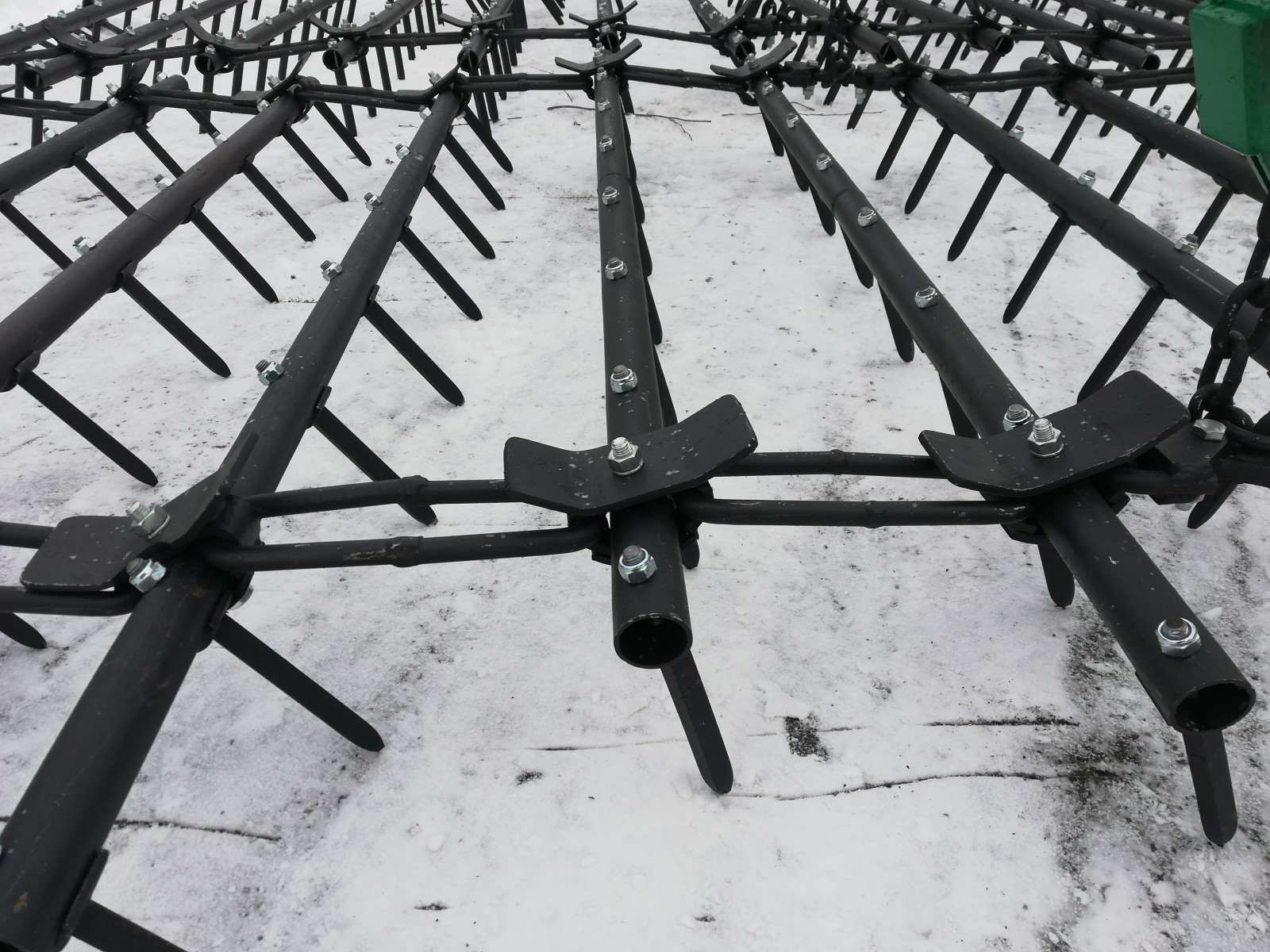

Рабочий орган бороны ножевидный зуб, который закреплен на шарнирной рамке, имеет четырехугольное сечение с рабочими углами в 90о и 57о, это позволяет увеличить ширину захвата и общую производительность техники, при одновременном уменьшении затрат на ГСМ и удельных расходов по обслуживанию трактора на единицу посевных площадей.

Также установлены ограничители, имеющие два рабочих угла 150 и 350. Ограничитель ограничивает отклонение зуба назад.

      При перемещении бороны в сторону А зуб будет работать углом 570 как  ножевидный и отклоняться назад  незначительно за счет угла ограничителя равного 150. При установке зубьев под таким углом борону применяют для рыхления поверхностного слоя почвы после глубокой безотвальной пахоты, а так же для раннего весеннего боронования с целью сохранения влаги и для предпосевной обработки.

     При перемещении бороны в сторону Б зуб будет работать углом 900 как зуб прямоугольного сечения, будет больше отклоняться назад, уплотнять почву и готовить предпосевное ложе для посева.   Применяются для работы на тяжелых и средних почвах. Эти зубья хорошо перемалывают почву в горизонтальном направлении.

    Регулировку  угла установки зубьев  (угол 570 либо угол 900) производить методом разворота  на 1800 передних секций,  задних секций, либо одну из них.

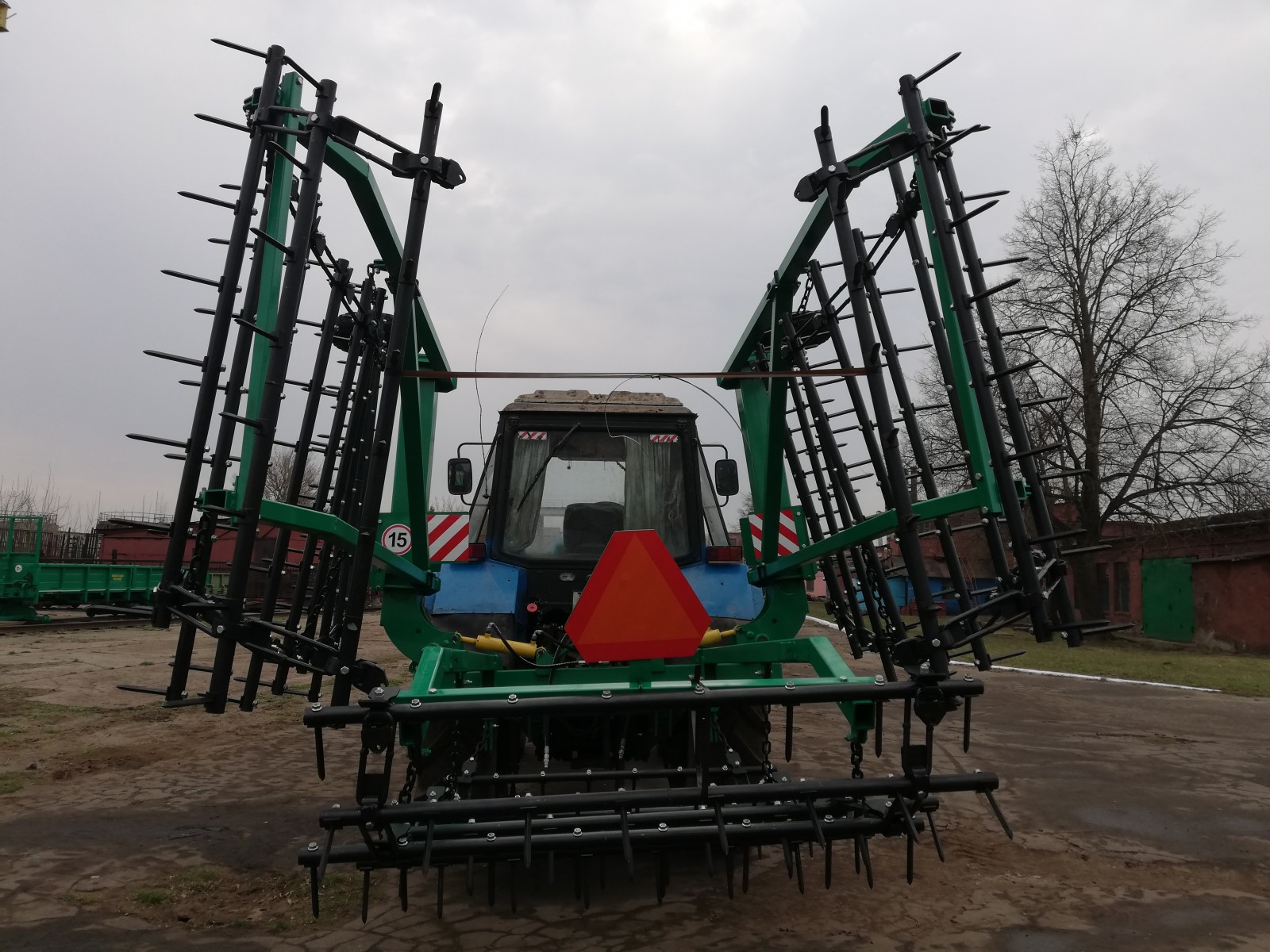

     Для улучшения равномерной обработки почвы борона оснащена рыхлителями, которые поднимают слой почвы прикатанный колесами трактора. после чего идущие следом зубья бороны разбивают комки почвы и выравнивают ее поверхность.

      Рыхлители являются дополнительными рабочими органами и крепятся к раме центральной болтами.

          Рыхлители состоят из грядиля, который шарнирно крепится к кронштейну, двух рабочих органов, пружинных стоек с рыхлительной копьевидной лапой шириной захвата 45-55 мм. Грядиль подвешивается на нажимной штанге к кронштейну, на нажимную штангу одевается  пружина, опирающаяся снизу на фиксатор.

        Перестановкой фиксатора по отверстиям в штанге регулируют силу нажатия пружины на грядиль.

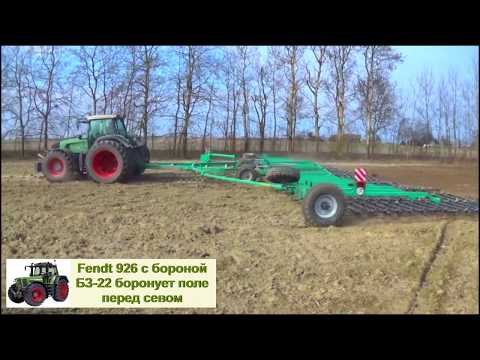

      Борона зубовая БЗ-22М может комплектоваться сменными штригельными секциями в количестве 12 шт., которые устанавливаются вместо зубчатых секций. Штригельные секции  комплектуется зубьями толщиной 6; 7; 8 мм  (по желанию покупателя) с возможностью изменения угла наклона зуба. Таким образом, получаем две машины в одной.

Основные преимущества бороны:

  • гибкая конструкция шлейфа дает возможность полностью копировать поверхность почвы;
  •
  • особый четырехугольный профиль зуба по сравнению с квадратным профилем имеет меньшее сопротивление почвы и как следствие значительно уменьшает необходимое тяговое усилие трактора;
  •
  • использование проката из высокоуглеродистой стали, а также соответствующая термообработка при изготовлении зубов, обеспечивают высокий ресурс работы техники до замены рабочих органов;
  •
  • возможность установки зубов под разным углом для обеспечения желаемой глубины обработки почвы;
  •
  • установление 16 рядов зубов позволяет получить высокое качество предпосевной обработки почвы;
  •

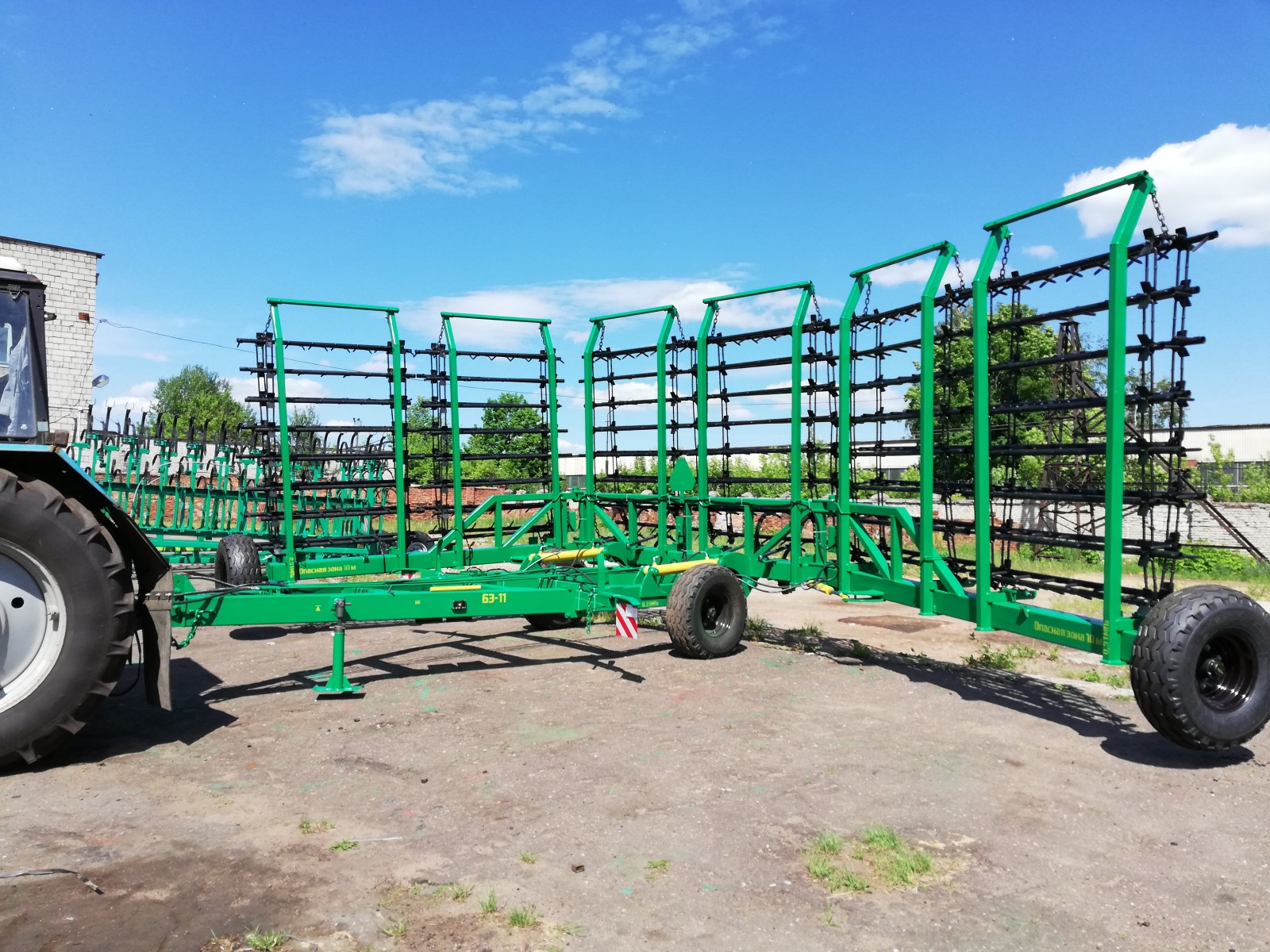

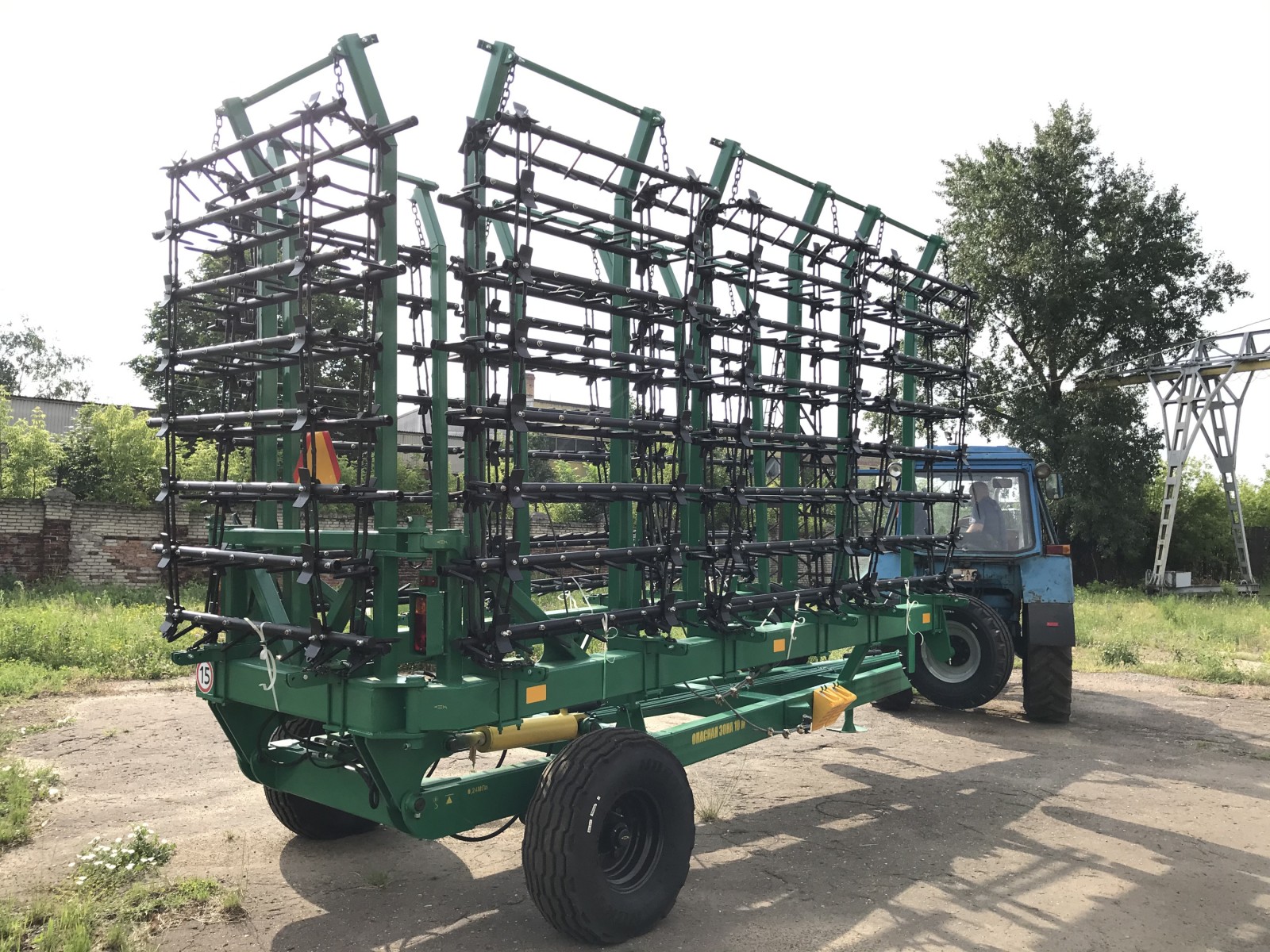

  • гидравлическая система делает переход из транспортного положения в рабочее положение очень быстрым и удобным.
  •
  • является полным аналогом американской бороны McFarlane.

      Борона агрегатируется с тракторами  класса 5, (для БЗ-15 М - 250 л.с.,  БЗ-18 М - 300 л.с.,   для БЗ-22 М и БЗ-26 М - 350 л. с.)  посредством вилки типа ТСУ-3В, типа ТСУ-2В или маятникового устройства ТСУ-1М-01  имеющими раздельно-агрегатную гидросистему.


Технические характеристики

Наименование

показателя

БЗ-5,5

БЗ-11

БЗ-15М БЗ-18М БЗ-22М БЗ-26М

Тип

навесная

полуприцепная


прицепная

Производительность,
га/ч



- основного времени

5,5-6,6 11-13,2 14,7-17,64 18,4-22,1 22,0-26,4 26,12-31,32

- сменного времени

4,125-4,95 8,25-9,9 11,0-13,23 13,8-16,6 16,5-19,8 19,57-23,49

Рабочая скорость, км/ч

10-12 10-12 10-12 10-12 10-12 10-12

Транспортная скорость

не более 15 км/ч

Рабочая ширина захвата, м, не менее

5,5 11 14,7 18,4 22,0 26,1

Глубина обработки

до 80мм

Междуследье зубов

12мм

Масса изделия, кг

1080 3571 5303 5905 6515 7305

длина изделия
(транспортная), мм

3500 7170 12160 14000 15800 17900

ширина изделия
(транспортная), мм

3300 2500 4400 4400 4400 4400

высота изделия
(транспортная), мм

2500 3980 3600 3600 3600 3600

длина изделия
(рабочая), мм

3500 12310 11300 11300 11300 11300

ширина изделия
(рабочая), мм

5470 11620 15220 18900 22600 26200

высота изделия
(рабочая), мм

1050 1470 1200 1200 1200 1200

кол-во секций

3 7 8 10 12 14

тип рабочего органа

зуб рыхлительный

сечение зуба

четырехугольное

длина зуба, мм

150 (+/-2)

шины

5,00-10НС6 13,0/75-16НС8 (Бел-76)

наработка интенсивно изнашивающихся деталей (зуба)

не менее 30 га

уничтожение сорняков

90%

Удельный расход топлива трактора за основное время работы

не более 3,6 кг/га
